| 产品简介 |
| 高频高压直流电源是济南能华公司自主开发生产的新型高品质、宽电压、低噪音电源。产品采用先进的ZCZVS软开关功率变换技术具有高功率因数、低噪声、低纹波系数和高效节电性能、紧凑科学的结构设计,可以方便灵活的安装;且支持N+1冗余热插拔功能，便于串并联扩容及维护，先进的空间电压、电流矢量控制算法、稳压、稳流工作模式选择,保证了您的控制要求;可上位机和PLC遥控或本地控制，前面板有电压和电流显示，高压输出端过压、过流、短路保护、拉弧、过温保护和安全互锁等功能。产品按照国际标准进行设计和测试,保证产品的可靠性，是传统的变压器分压线性调整管（小功率）稳压稳流电源和可控硅移相整流（大功率）稳压稳流电源更新换代产品。 |
| 产品应用 |
| 高压电源用途很多，主要包括：产品老化出厂高压测试、X光机高压电源，激光高压电源，光谱分析高压电源，无损探伤高压电源，半导体制造设备高压电源，毛细管电泳高压电源，无损检测高压电源，半导体技术中的粒子注入高压电源、物理汽相沉积高压电源(PVD),纳米光刻高压电源，用于离子束沉积、离子束辅助沉积、电子束蒸发、电子束焊接、离子源、直流磁控反应溅射、玻璃/织物镀膜、辉光放电、微波处理高压电容测试、CRT显示器测试、高压电缆故障测试（PD testing）、TWT测试、H-POT测试。粒子加速器、自由电子激光、中子源、回旋加速源器、电容电感脉冲发生网络、Marx高压脉冲发生器、电容充电器。微波加热、射频放大、纳米技术应用、静电技术应用、静电纺丝制备纳米纤维，核仪器用高压电源等的高压电源产品。 |
| 产品特点 |
|
1、采用先进高频开关电源技术，数字控制芯片，ZCZVS软开关功率变换技术； 2、具有体积小、效率高、运行稳定、噪声低、对电网干扰小等优点； 3、支持N+1并机冗余功能，热插拔结构，便于串并联扩容及维护； 4、根据需要电源可自动换向双极性输出； 5、支持RS485/RS232上位机通信功能； 6、支持I/O远程开关机及外部PLC信号控制； 7、本机支持旋钮控制、按键控制、触摸屏数控可选； |
| 技术参数 | |
| 测试项目 | 指标 |
| 输入电压 | AC220V±15%或380V±15%（视功率而定，也可订做DC输入机型） |
| 输入频率 | 50-60Hz |
| 输出电压 | DC0-10KV连续可调设置 |
| 输出电流 | 1mA-10A内可选 |
| 稳压精度 | <1%@额定值 |
| 稳流精度 | <1%@额定值 |
| 负载调整率 | ≦ 0.5% |
| 纹波电压 | 0.1% P-P +1Vrms |
| 整机效率 | ≧90% |
| 功率因数 | 0.9 |
| 负载调整率 | ≦ 0.5% |
| 源电压调整率 | ≦ 0.01%（输入电压变化为±10%） |
| 控制方式 | 手动/自动 |

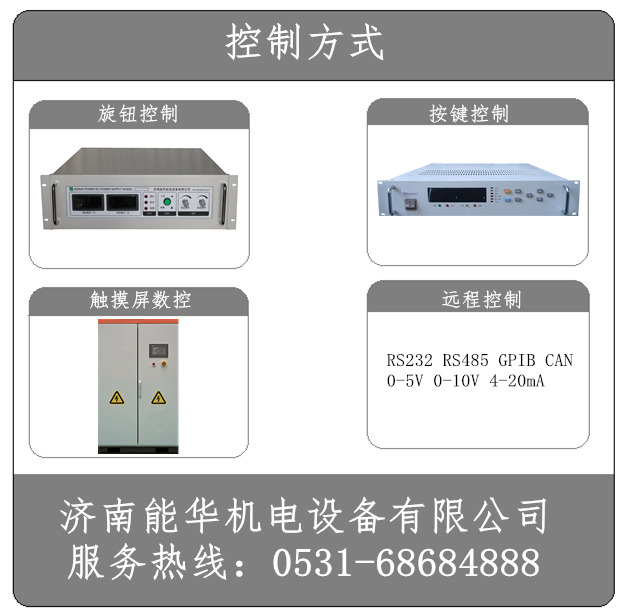

| 手动 | 旋钮/按键/液晶触摸屏 |
| 自动 | RS485/RS232/CAN计算机通信或0-5V/0-10V/4-20mA标准类比信号遥控 |
| 输入端口 | 采用压线端子形式 |
| 输出端口 | 采用高压连接器 |
| 输出线缆 | 1m高压绝缘线缆 |
| 故障温度 | 0 到+50℃ |
| 储存温度 | -40℃到+85℃ |
| 可选功能 |
可选功能：
AOL 过载关机 FG 悬浮地
CPC 恒功率输出 FGLL 浮地低漏电
LR 低纹波 NSS 无缓启动
SS(X)定制缓启动 ATP 过功率关机
CPC 恒功率 AT 拉弧关机
DB 2组输出 NAD 无拉弧保护
FCV 电压微调 RFR 远程复位
|
| 主要产品 | |||
| 型号 | 输入 | 输出电压 | 输出电流 |
| NHWY10KV-1mA | AC220V或380V | DC0-10KV | 0-1mA |
| NHWY10KV-2mA | AC220V或380V | DC0-10KV | 0-2mA |
| NHWY10KV-3mA | AC220V或380V | DC0-10KV | 0-3mA |
| NHWY10KV-5mA | AC220V或380V | DC0-10KV | 0-5mA |
| NHWY10KV-10mA | AC220V或380V | DC0-10KV | 0-10mA |
| NHWY10KV-20mA | AC220V或380V | DC0-10KV | 0-20mA |
| NHWY10KV-30mA | AC220V或380V | DC0-10KV | 0-30mA |
| NHWY10KV-50mA | AC220V或380V | DC0-10KV | 0-50mA |
| NHWY10KV-80mA | AC220V或380V | DC0-10KV | 0-80mA |
| NHWY10KV-100mA | AC220V或380V | DC0-10KV | 0-100mA |
| NHWY10KV-200mA | AC380V | DC0-10KV | 0-200mA |
| NHWY10KV-300mA | AC380V | DC0-10KV | 0-300mA |
| NHWY10KV-500mA | AC380V | DC0-10KV | 0-500mA |
| NHWY10KV-600mA | AC380V | DC0-10KV | 0-600mA |
| NHWY10KV-800mA | AC380V | DC0-10KV | 0-800mA |
| NHWY10KV-1A | AC380V | DC0-10KV | 0-1A |
| NHWY10KV-2A | AC380V | DC0-10KV | 0-2A |
| NHWY10KV-3A | AC380V | DC0-10KV | 0-3A |
| NHWY10KV-5A | AC380V | DC0-10KV | 0-5A |
| NHWY10KV-6A | AC380V | DC0-10KV | 0-6A |
| NHWY10KV-8A | AC380V | DC0-10KV | 0-8A |
| NHWY10KV-10A | AC380V | DC0-10KV | 0-10A |
